Установка фаркопа

Лада Гранта популярный российский автомобиль малого класса. Для увеличения возможности перевозки грузов автовладельцы устанавливают тягово-сцепное устройство (фаркоп) для прицепа.

Автомобиль выпускается в кузовах: седан (лифтбек), хетчбек, универсал.

Возможность перевозки прицепа, делает Гранту ещё более привлекательной для отечественных любителей активного отдыха и просто хозяйственных граждан.

Какие разновидности фаркопов можно купить на Лада Гранта?

По способу крепления шаров на ТСУ существуют несколько видов:

• Условно съёмный – крепится на 2-х болтах, устанавливается или демонтируется гаечным ключом;
• Американская вставка под квадрат 50х50, быстро устанавливается и снимается, фиксируется шплинтом;
• Несъемный вварной шар.

При выборе фаркопа учитывается вес перевозимого груза. В зависимости от этого показателя ТСУ делятся на типы:

• до 1,5 тонн — фаркоп типа А (условно-съемный, крепится двумя болтами);
• 1,5 тонн — фаркоп типа В (крепится при помощи полуавтоматической гайки);
• от 1,5 до 2 тонн — фаркоп типа С (два подвида: горизонтальный и вертикальный);
• от 2 тонн — фаркоп типа F (кованый фаркоп, крепится болтами размера М16);
• от 2 тонн и более — G-фаркоп (тоже выполнен с помощью ковки, крепится на 4 болта М12);
• 1,5 тонн — фаркоп типа Н (сварное сцепное устройство).

На Лада Гранта предусмотрена возможность установки фаркопов нескольких производителей: Avtos (Россия), Лидер Плюс (Россия), Трейлер (Россия), Bosal (Германия), Motodor (Россия), PT GROUP (Россия). Все ТСУ имеют сертификаты установленного образца.

С учетом всех критериев выбор остается за владельцем автомашины. В этом сложном деле смогут помочь работники специализированных магазинов. Они с учетом всех пожеланий владельца и технических возможностей машины, подберут оптимальный вариант фаркопа.

Установка фаркопа (на примере VAZ-22A Лидер Плюс)

Установка силами самого владельца автомобиля обойдется дешевле, но может привести к некоторым техническим проблемам. Рекомендуется прибегать к помощи лицензированных специалистов, обладающих необходимыми инструментами и специальными навыками. Для монтажных работ потребуются следующие инструменты: комплект гаечных ключей, пассатижи, отвертка.

Дополнительного сверления технических отверстий для установки ТСУ не требуется.

ТСУ крепится на штатные места, предусмотренные заводом-изготовителем (заклеенные скотчем).

Монтаж фаркопа на Лада Гранта:

• Загнать транспортное средство на смотровую яму;
• Закрепить болтами уголок на левый лонжерон;
• Закрепить балку ТСУ болтами к правому лонжерону автомобиля;
• Болтами закрепить ТСУ к усилителю задней панели;
• Установить на ТСУ съемный шар и штепсельный разъем;
• Проверить не мешает ли конструкция ТСУ работе систем и механизмов автомобиля.

Простота монтажа металлической части конструкции фаркопа – ещё один плюс Лада Гранта.

Подключение розетки фаркопа к электропроводке

Электропакет приобретается отдельно от комплекта ТСУ.

Корпус розетки крепиться в специальный кронштейн на фаркопе.

Схема подключения проводки.

Подсоединение проводки фаркопа:

1. Отсоединить контакты аккумуляторной батареи автомобиля;
2. Демонтировать задние фонари;
3. Пробить в резиновой заглушке вывода провода подсветки номера отверстие и пропустить в него провода от штепсельного разъема ТСУ
4. Закрепить жгут на балке фаркопа с помощью хомутов из комплекта;
5. Соединить провода автомобиля с проводкой ТСУ в правильном порядке, в соответствии со схемой;
6. Для корректной работы электропроводки ТС, рекомендуется в схему включать устройство согласования Smart Connect;
7. Протестировать работу новых соединений. Вернуть покрытие на пол багажника.

Для Гранты применяются cемиконтактные (7 pin) разъемы европейского типа (РФ).

Если вилка прицепа и розетка фаркопа имеют разное количество контактов, существуют переходники (адаптеры) 7/13 или 13/7.

Включение в схему электропроводки устройства согласования Smart Connect обуславливается потребляемой мощностью светового оборудования с прицепного устройства.

Обратите внимание на качество и количество имеющихся предохранителей.

Требования ГИБДД к фаркопам в 2021 году

С 1 июля 2021 года вступили в силу новые требования к регистрации внесенных изменений (тюнинга) в конструкцию автомобилей. Нововведения сводят на нет сомнительную выгоду от использования самодельных прицепных устройств. В отношении фаркопов они касаются только несертифицированных, самодельных тягово-сцепных устройств. Использование такого ТСУ повлечет административное наказание.

Штраф за нарушения при установлении фаркопа

КоАП РФ (ст. 12.5) предусматривает следующие виды нарушений:

1. Установлено незарегистрированное устройство;
2. Неработающее сцепное устройство.

Сотрудник ГИБДД при выявлении нарушений имеет право выписать штраф в размере 500 рублей. Крайний случай — аннулирование регистрации автомобиля.

Для ведения предметного разговора с инспектором ГИБДД, рекомендуется в бардачке возить Руководство по эксплуатации автомашины, документы на прицепное устройство. В полисе ОСАГО должна стоять отметка о разрешенной эксплуатации автомобиля с прицепом.

Регистрация фаркопа

Завод АВТОВАЗ предусмотрел использование прицепа с автомобилем Лада Гранта (Руководство по эксплуатации, раздел «Паспортные данные»), поэтому автолюбитель может устанавливать дополнительное оборудование без регистрации.

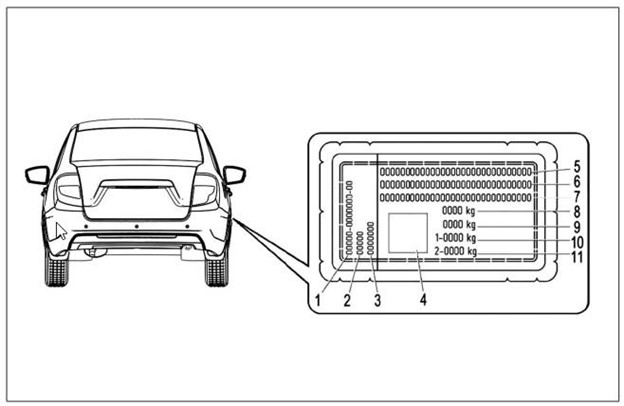

Табличка с паспортными данными автомобиля располагается на центральной правой стойке кузова автомобиля.

Идентификационная табличка с данными:

8 — технически допустимая максимальная масса автомобиля, кг;

9 — технически допустимая максимальная масса автопоезда, кг.

Водители, имеющие категории "В"водительского удостоверения, имеют право эксплуатировать прицеп в том случае, если его разрешенная максимальная масса не превышает массы снаряженного автомобиля, а сумма разрешенных максимальных масс автомобиля и прицепа не превышают 3500 кг.

На фаркоп обязательно должны иметься паспорт и сертификат.

Если на автомобиле установлен фаркоп, но документация на него отсутствует, порядок действий автомобилиста, следующий:

• При наличии маркировки, связаться с указанным изготовителем и попросить выслать документы на изделие;
• При невозможности определить марку ТСУ, записаться на прием в местный отдел ГИБДД для согласования изменений конструкции авто;
• Оформить и подать заявление на проведение предварительной экспертизы имеющегося изделия;
• При положительном решении, получить свидетельство с результатом проведенной экспертизы на базе аккредитованной лаборатории;
• Пройти технический осмотр автомобиля;
• Оплатить госпошлины;
• Переоформить СТС (в графу «особые отметки» должна быть внесена отметка об установке ТСУ).

Для оформления свидетельства необходимо предъявить следующие документы:

• Сертификаты на устройство;
• Оформленное заключения предварительной экспертизы;
• Протокол технической экспертизы безопасности;
• Заявление на разрешение внесения конструктивных изменений (с отметкой о положительном решении);
• Квитанции об оплате госпошлины;
• Диагностическая карта;
• СТС и ПТС на автомобиль;
• Документ, удостоверяющий личность автовладельца (паспорт гражданина).

Это свидетельство необходимо предъявлять вместе с правами и техпаспортом.
