Фаркоп на Форд Фокус 23: какой выбрать, как установить

• Установка фаркопа
• Какие разновидности фаркопов можно купить на Форд Фокус 23?
• Установка фаркопа (на примере F101-A Лидер Плюс)
• Подключение розетки фаркопа к электропроводке машины
• Требования ГИБДД к фаркопам в 2021 году
• Штраф за нарушения при установке фаркопа
• Регистрация фаркопа

Установка фаркопа

Форд Фокус 2 поколения имеет минимум отличий от 3 поколения. Фокус 3 длиннее, немного уже. Объем багажника у 2 и 3 поколений – средний, но для перевозки негабаритных грузов автовладельцы предпочитают пользоваться прицепом. Для его эксплуатации необходимо установить тягово-сцепное устройство (фаркоп).

Какие разновидности фаркопов можно купить на Форд Фокус 23?

Форд Фокус 23 выпускаются в кузове седан, хетчбек, универсал.

При выборе ТСУ нужно учитывать тип кузова и год выпуска машины.

Выбор такого устройства как ТСУ лучше доверить специалистам автоцентра, которые учтут ваши пожелания и технические возможности автомобиля.

По типу конструкции шара, ТСУ для данного авто различаются:

• Условно съёмный – крепится на 2-х болтах;
• Быстросъёмный;
• Горизонтально быстросъемный – фиксируется шплинтом или замковым механизмом;

При выборе фаркопа учитывается вес перевозимого груза. В зависимости от этого показателя ТСУ для Фокуса рекомендуется фаркоп типа А с горизонтальной нагрузкой (масса прицепа ) до 1,5 тонн и вертикальной нагрузкой - до 100 кг).

Допустимую массу прицепа можно узнать из данных Идентификационной таблички (разница значений F и G)

Табличка находится в нижней части проема правой передней двери.

На Форд Фокус 23 устанавливаются фаркопы нескольких производителей: Avtos (Россия), Лидер Плюс (Россия), Трейлер (Россия), Bosal (Германия), Motodor (Россия), Auto-Hak (Россия), Tavials (Россия). Все ТСУ имеют сертификаты установленного образца.

Выбранный фаркоп может быть установлен на Фокус и 2 и 3 поколений. Разницы в процессе монтажа нет.

Водители, имеющие категории "В"водительского удостоверения, могут эксплуатировать прицеп в том случае, если его разрешенная максимальная масса не превышает массы снаряженного автомобиля, а сумма разрешенных максимальных масс автомобиля и прицепа не превышают 3500 кг.

Установка фаркопа (на примере F101-A Лидер Плюс)

Установку конструкции рекомендуется доверить лицензированными специалистами, обладающими необходимыми инструментами и навыками.

Этапы установки фаркопа на Форд Фокус 23:

1. Загнать транспортное средство на смотровую яму;
2. Снять задний бампер и усилитель заднего бампера;
3. Закрепить болтами кронштейны ТСУ в лонжеронах автомобиля, используя штатные отверстия;
4. Закрепить балку ТСУ к кронштейнам;
5. Установить обратно усилитель заднего бампера (при необходимости подрезать усилитель с двух сторон);
6. Произвести обтяжку всех болтовых соединений;
7. Установить на место задний бампер;
8. Установить на ТСУ съемный шар;
9. Проверить, не мешает ли конструкция ТСУ работе механизмов автомобиля.

Подключение розетки фаркопа к электропроводке машины

Пакет электрооборудования для ТСУ необходимо покупать отдельно.

Для Фокуса применяется cемиконтактный (7 pin) разъем розетки фаркопа.

Подключение розетки проводится в следующем порядке:

1. Снять клеммы на аккумуляторной батарее;
2. Разобрать задние фонари;
3. Через отверстия в нише багажника завести проводку ТСУ в багажник (при снятом заднем бампере);
4. В соответствие со схемой, соединить провода розетки ТСУ с проводкой в блоках задних фонарей;
5. Соединения изолировать;
6. Протестировать работу новых соединений.

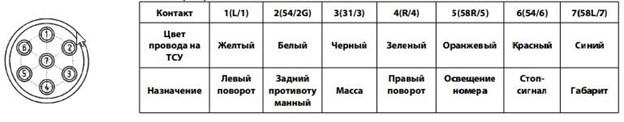

Схема подключения проводки фаркопа.

Если вилка прицепа и розетка фаркопа имеют разное количество контактов, применяются переходники (адаптеры) 7/13 или 13/7.

Необходимо проконсультироваться со специалистом автомагазина о необходимости включения в схему электропроводки устройства согласования Smart Connect. Оно скорректирует работу электроники автомашины и электрики прицепа. Для Форд Фокус 2 блок согласования необходим при наличии светодиодной оптики, в остальных случаях можно обойтись без него. Для Форд Фокус 3 установка блока согласования обязательна.

Требования ГИБДД к фаркопам в 2021 году

С 1 июля 2021 года действуют новые требования к регистрации изменений (тюнинга) в конструкции транспортного средства.

Претензий к владельцу машины с фаркопом не возникнет если:

• На ТСУ имеется сертификат соответствия;
• ТСУ приобретен официально (имеется паспорт, товарный чек или накладная);
• ТСУ установлено в штатные места или есть отметка об установке ТСУ в СТС.

Если на автомобиле установлено несертифицированное (самодельное) ТСУ, то это может повлечь административное наказание.

Штраф за нарушения при установке фаркопа

КоАП РФ (ст. 12.5) предусматривает следующие виды нарушений:

1. Установлено незарегистрированное устройство;
2. Неработающее сцепное устройство.

Сотрудник ГИБДД, выявив нарушения, имеет право применить следующие виды административного наказания:

• Штраф в размере 500 рублей;
• Аннулирование регистрации автомобиля.

Регистрация фаркопа

Установка прицепного устройства на Форд Фокус 23 предусмотрена конструктивно, поэтому автолюбитель может использовать дополнительное оборудование установленных образцов без регистрации.

Продавец обязательно должен предоставить паспорт и сертификат на купленное ТСУ.

Если фаркоп установлен, но документации на него нет, порядок действий автомобилиста, следующий:

• При наличии маркировки, связаться с указанным изготовителем и попросить выслать документы на изделие;
• При невозможности определить марку ТСУ, записаться на прием в местный отдел ГИБДД для согласования изменений конструкции авто;
• Оформить и подать заявление на проведение предварительной экспертизы имеющегося изделия;
• При положительном решении, получить свидетельство с результатом проведенной экспертизы на базе аккредитованной лаборатории;
• Пройти технический осмотр автомобиля;
• Оплатить госпошлины;
• Переоформить СТС (в графу «особые отметки» должна быть внесена отметка об установке ТСУ).

Для оформления свидетельства необходимо предъявить следующие документы:

• Cертификаты на устройство;
• Оформленное заключения предварительной экспертизы;
• Протокол технической экспертизы безопасности;
• Заявление на разрешение внесения конструктивных изменений (с отметкой о положительном решении);
• Квитанции об оплате госпошлины;
• Диагностическая карта;
• СТС и ПТС на автомобиль;
• Документ, удостоверяющий личность автовладельца (паспорт гражданина).

Это свидетельство необходимо предъявлять вместе с правами и техпаспортом.
