Установка фаркопа на ВАЗ 2114

Приобретение и установка фаркопа (прицепного устройства) для владельца автомобиля семейства Lada Samara - насущная необходимость. Небольшой багажник не позволяет перевозить объемные грузы или использовать машину для активного отдыха.

Какие разновидность фаркопов можно купить на ВАЗ 2114

При выборе фаркопа нужно учитывать: грузоподъемность прицепа (какой груз планируется перевозить), производители, ценовая категория.

По грузоподъемности ТСУ делятся на типы:

• до 1,5 тонн — фаркоп типа А (условно-съемный, крепится двумя болтами);
• 1,5 тонн — фаркоп типа В (крепится при помощи полуавтоматической гайки);
• от 1,5 до 2 тонн — фаркоп типа С (два подвида: горизонтальный и вертикальный);
• от 2 тонн — фаркоп типа F (кованый фаркоп, крепится болтами размера М16);
• от 2тонн и более — G-фаркоп (тоже выполнен с помощью ковки, крепится на 4 болта М12);
• 1,5 тонн — фаркоп типа Н (сварное сцепное устройство).

Для ВАЗ 214 рекомендуется использовать ТСУ с фаркопным шаром типа «А». Максимальная нагрузка на шар варьируется в зависимости от итогового веса автомобиля, прицепа, а также самого фаркопного шара.

Виды ТСУ (по способу крепления шара):

• Условно съёмный – крепится на 2-х болтах, устанавливается или демонтируется гаечным ключом;
• Несъемный вварной шар.

На ВАЗ 2114 предусмотрена возможность установки фаркопов нескольких производителей: Avtos (Россия), Лидер Плюс (Россия), Трейлер (Россия), Bosal (Германия), Sheriff (Россия). Все ТСУ имеют сертификаты установленного образца.

Водителю необходимо учитывать все нюансы.

Разрешенную массу прицепа для автомобиля можно узнать из сводной таблички с заводскими данными.

Первая цифра - полная допустимая масса транспортного средства, вторая – допустимая масса с прицепом.

Установка фаркопа (на примере VAZ-44 Avtos)

Монтаж металлической конструкции лучше всего проводить при помощи лицензированных специалистов, обладающих необходимыми инструментами и навыками.

Схема ТСУ

Монтаж фаркопа производится в следующей последовательности:

1. Автомобиль загнать на смотровую яму;
2. Снять внутреннюю облицовку пола багажника;
3. Просверлить 4 отверстия в лонжеронах;
4. Отверстия обработать антикоррозийной смазкой;
5. Снять задний бампер и кронштейны бампера;
6. Установить балку ТСУ на панели днища и прикрепить кронштейны к задней части кузова;
7. Закрепить балку ТСУ к кузову автомобиля с помощью болтов, используя втулки;
8. Установить обратно кронштейны бампера и сам бампер;
9. Установить шар фаркопа;
10. Затянуть все болты до упора.

Подключение розетки фаркопа к электропроводке ВАЗ 2114

Следующий этап установки конструкции ТСУ – монтаж электрооборудования фаркопа. Пакет электрооборудования приобретается отдельно.

Подсоединение жгута проводки ТСУ делается в блоке заднего фонаря, через багажник.

Схема подключения розетки фаркопа

Монтаж розетки фаркопа производится в следующей последовательности:

• Отключить аккумуляторную батарею;
• Закрепить корпус розетки на специальной площадке ТСУ;
• Подключить провода к клеммам розетки;
• Подключить провода от клемм розетки к бортовой сети автомобиля в соответствии со схемой;
• Протестировать работу световых сигналов.

Существует разные типы разъемов:

• cемиконтактные (7 pin) разъемы европейского типа (РФ);
• семиконтактные (7 pin) разъемы американского типа;
• тринадцатиконтактные разъемы (13 pin);

Разница в использовании дополнительных контактов для активации противотуманных фар, электрической начинки прицепов-домов, пользующихся спросом за рубежом.

Рассмотрим варианты распиновки:

Семиконтактные (7 pin) разъемы европейского типа (РФ)

Семиконтактные (7 pin) разъемы американского типа

Особенность - наличие контакта заднего хода и отсутствие разделения габаритных огней по левому и правому ряду. Так же по одному проводу могут идти габаритные огни и стоп-сигналы.

Для недопущения ошибки в работе бортового компьютера при подключении семикантактных разъемов может использоваться «блок согласования». Его также применяют в случае передачи сигналов управления посредством мультиплексной шины.

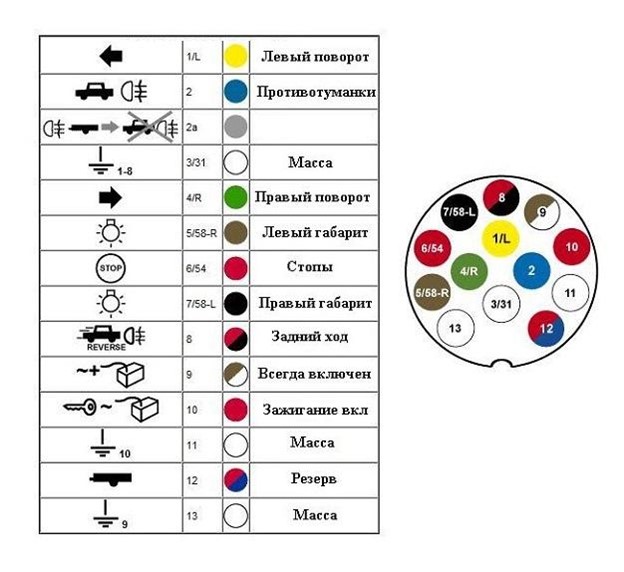

Тринадцатиконтактные разъемы (13 pin)

При разном количестве контактов на вилке прицепа и розетке фаркопа используются переходники (адаптеры) 7/13 или 13/7.

Требования ГИБДД к фаркопам в 2021 году

С 1 июля 2021 года вступили в силу требования к процессу регистрации внесенных изменений (тюнинга) в конструкцию автомобилей. Эти требования распространяются на установку несертифицированных (самодельных) фаркопов.

Такое устройство должно быть демонтировано, или необходимо пройти платную процедуру сертифицирования в специализированной лаборатории.

Штраф за нарушения при установлении фаркопа

КоАП РФ предусматривает следующие виды нарушений:

1. Установлено незарегистрированное устройство;
2. Неработающее сцепное устройство.

Инспектор ГИБДД имеет право выписать штраф в размере 500 рублей. Крайний вариант - изъятие СТС.

Регистрация фаркопа

Инженеры АВТОВАЗа предусмотрели использование автомобилей ВАЗ 2114 с прицепом, поэтому автолюбитель может устанавливать данный элемент без регистрации в органах ГИБДД. На купленный фаркоп, продавец обязан предоставить паспорт и сертификат.

• Если на автомобиле установлен фаркоп неустановленного образца, порядок действий следующий:
• Посетить местный отдел ГИБДД для установления возможности установки фаркопа в принципе;
• При положительном решении, получить свидетельство с результатом проведенной экспертизы на базе аккредитованной лаборатории;
• Пройти технический осмотр автомобиля;
• Переоформить СТС (в графу «особые отметки» должна быть внесена отметка об установке ТСУ).

Это свидетельство необходимо предъявлять вместе с правами и техпаспортом.
