Фаркоп на УАЗ Патриот: какой выбрать, как установить

• Установка фаркопа
• Какие разновидности фаркопов можно купить для УАЗ Патриот?
• Установка фаркопа (на примере Avtos УАЗ-04)
• Подключение розетки фаркопа к электропроводке УАЗ Патриот
• Требования ГИБДД к фаркопам в 2021 году
• Штраф за нарушения при установлении фаркопа
• Регистрация фаркопа

Установка фаркопа

Функциональные возможности УАЗ Патриот (УАЗ 3163) предполагают повышение объема перевозимого груза. Автовладелец может сделать это за счет применения грузового прицепа.

Для использования прицепа требуется установка тягово-сцепного устройства (фаркопа).

Наличие прицепа делает автомобиль ещё более универсальным и привлекательным.

Какие разновидности фаркопов можно купить для УАЗ Патриот?

По способу крепления шаров на ТСУ различают:

• Условно съёмный – крепится на 2-х болтах, устанавливается или демонтируется гаечным ключом;
• Фланцевый – крепится на 2-х или 4-х болтах, в большинстве случаев к видимой балке фаркопа;
• Несъемный вварной шар.
• Американская вставка под квадрат 50х50, быстро устанавливается и снимается, фиксируется шплинтом.

На Патриот предусмотрена возможность установки фаркопов нескольких производителей: Avtos (Россия), Лидер Плюс (Россия), Трейлер (Россия), Bosal (Германия), Sheriff (Россия), Bizon (Россия). Все ТСУ имеют сертификаты установленного образца.

Автовладелец при выборе ТСУ должен обращать внимание на год выпуска автомобиля.

Установка фаркопа (на примере Avtos УАЗ-04)

Установить сцепное устройство владельца автомобиля может самостоятельно. А если при покупке изделия в специализированном магазине предлагают установку, не стоит отказываться.

Для монтажа потребуются инструменты: дрель (при необходимости рассверлить отверстия под размер втулок), набор сверл различного диаметра, комплект гаечных ключей, пассатижи, плоская отвертка.

Установка фаркопа выполняется поэтапно:

• Загнать транспортное средство на смотровую яму;
• Снять обивку с пола багажника.
• Найти и снять заглушки на заводских отверстиях для установки фаркопа;

• ТСУ расположить так, чтобы его отверстия совпали с отверстиями в раме машины;
• Закрепить болтами ТСУ к раме автомобиля;
• Установить шар на место и закрепить его болтами;
• Произвести полную затяжку резьбовых соединений;
• Сцепной шар ТСУ покрыть слоем смазки (ЛИТОЛ);
• Проверить не мешает ли конструкция ТСУ работе систем и механизмов автомобиля.

Подключение розетки фаркопа к электропроводке УАЗ Патриот

Пакет электрооборудования нужно приобретать отдельно, он не входит в комплект ТСУ.

Для УАЗ Патриот применяются cемиконтактные (7 pin) разъемы европейского типа (РФ).

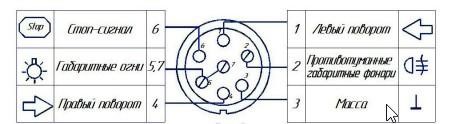

Схема подключения проводки к розетке:

Этапы подключения:

1. Отсоединить контакты аккумуляторной батареи автомобиля;
2. Провода из разъемов тягово-сцепного устройства подсоединить к проводам штатной проводки Патриот через задние фонари (согласно схеме);
3. Фиксацию жгута на корпусе выполнить изоляционной лентой или пластиковыми стяжками;
4. Для исключения ошибок в работе электропроводки ТС, рекомендуется в схему включать устройство согласования Smart Connect;
5. Протестировать работу новых соединений.

Если вилка прицепа и розетка фаркопа имеют разное количество контактов, в продаже имеются переходники (адаптеры) 7/13 или 13/7.

Обратите внимание на качество и количество предохранителей, так как нагрузка на электропроводку автомобиля увеличится за счет оптических приборов прицепа.

Требования ГИБДД к фаркопам в 2021 году

С 1 февраля 2021 года вступили в силу усовершенствованные требования к изменениям в конструкцию автомобилей и других транспортных средств (тюнинг). Применять эти нормы стали с 1 июля 2021 года (п. 1 Решения Коллегии Евразийской экономической комиссии от 25 декабря 2018 года № 219.). Отметим, что изменения касаются установки самодельных не сертифицированных ТСУ, либо ТСУ не предусмотренного автопроизводителем образца.

Выявленное устройство необходимо либо демонтировать, либо получать одобрение в специализированной лаборатории за собственные деньги. Установка нестандартного фаркопа, требует демонтажа бампера и доработки конструкции багажной части кузова. Подобные манипуляции считают модификацией автомобиля (тюнингом), поэтому регистрация ТСУ в органах ГИБДД обязательна.

Штраф за нарушения при установлении фаркопа

КоАП РФ (ст. 12.5) предусматривает следующие виды нарушений:

1. Установлено незарегистрированное устройство;
2. Неисправное сцепное устройство.

Сотрудник ГИБДД в случае выявления одного из вариантов нарушений имеет право выписать штраф в размере 500 рублей. А неисполнение предписания на устранение нарушения повлечет за собой аннулирование регистрации автомобиля.

Для предметного разговора с инспектором ГИБДД рекомендуется возить в бардачке Руководство по эксплуатации автомашины, документы на прицепное устройство. В страховом полисе (ОСАГО) должна стоять отметка о разрешенной эксплуатации автомобиля с прицепом.

Регистрация фаркопа

Заводом-изготовителем предполагается перевозка прицепа автомобилем Рено Дастер (Руководство по эксплуатации, раздел «Маркировка автомобиля») , поэтому автолюбитель может устанавливать дополнительное оборудование без регистрации.

На фаркоп продавец обязательно должен предоставить паспорт и сертификат соответствия.

Если на автомобиле установлен фаркоп, но документов на него нет, порядок действий автомобилиста, следующий:

• При наличии маркировки, связаться с указанным изготовителем и попросить выслать документы на изделие;
• При невозможности определить марку ТСУ, записаться на прием в местный отдел ГИБДД для согласования изменений конструкции авто;
• Оформить и подать заявление на проведение предварительной экспертизы имеющегося изделия;
• При положительном решении, получить свидетельство с результатом проведенной экспертизы на базе аккредитованной лаборатории;
• Пройти технический осмотр автомобиля;
• Оплатить госпошлины;
• Переоформить СТС (в графу «особые отметки» должна быть внесена отметка об установке ТСУ).

Для оформления свидетельства необходимо предъявить следующие документы:

• Сертификаты на устройство;
• Оформленное заключения предварительной экспертизы;
• Протокол технической экспертизы безопасности;
• Заявление на разрешение внесения конструктивных изменений (с отметкой о положительном решении);
• Квитанции об оплате госпошлины;
• Диагностическая карта;
• СТС и ПТС на автомобиль;
• Документ, удостоверяющий личность автовладельца (паспорт гражданина).

Это свидетельство необходимо предъявлять вместе с правами и техпаспортом.

Приобрести подходящий фаркоп можно в специализированных магазинах, где специалисты предоставят все необходимые консультации. Также направят в специализированный автосервис для быстрого и качественного выполнения монтажных работ.
